微差壓變送器

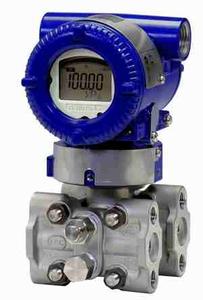

產品圖片




微差壓變送器用途

       微差壓變送器可以將微小差壓轉換成4～20mA.DC信號，它采用專門設計的放大線路板和特殊的溫度補償工藝，性能穩定可靠。它是用于爐膛燃燒室微壓、一次和二次風量及氣流損耗檢測的理想產品。

通用技術性能和參數

輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：



量 程 比：10：1或100比1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2% （標配精度為±0.2%，若選擇其他精度請?jiān)谟嗀涍x型時注明。）
阻 尼：通?？稍?.1至16秒之間任意可調。
啟動時間：<2秒，不需預熱
微差壓變送器工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%最大量程限值，對于4MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）


微差壓變送器

代號 測量范圍 （KPa） 2 0 - 0.125 ～ 1.5

代號 輸出形式 SF S 4～20mA.DC 專用數字放大器，線性輸出,4位LCD數字顯示 4～20MA.DC 專用智能放大器，并采用HART協議通訊

代號 容室和接頭材質 排氣/排液閥材質 隔離膜片材質 12 22 碳鋼 316鋼 316鋼 316鋼 316L鋼 316L鋼

代號 灌充液 無 硅油

代號 靜壓允許值 (MPa) A B 2 5

代號 選用件 M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I 數顯指示表 4位LCD數字顯示 管裝彎支架 （安裝管φ60） 板裝彎支架 管裝平支架 （安裝管φ60） 排氣/排液閥裝在容室側面的上部 排氣/排液閥裝在容室側面的下部 橢圓接頭內螺紋NPT NPT外螺紋接頭 M20×1.5丁字接頭 NPT外螺紋接頭 隔爆型，防爆標志ExdⅡBT4-6 本安型，防爆標志ExiaⅡCT5

KR-3051DR 2 F 12 A M1 B2 0～0.4KPa 選型舉例
